Draagvermogen van de laadklep

Het draagvermogen: welke last kan de laadklep heffen?

Het ‘draagvermogen’ – ook wel laadvermogen, hefvermogen, nominaal laadvermogen of nominale belasting genoemd – geeft het maximale gewicht aan dat een laadklep veilig kan heffen en laten zakken. Het wordt meestal aangegeven in kilogram (kg). De maximaal toegestane belasting op het platform is het resultaat van uitgebreide tests en certificeringen die bij BÄR worden uitgevoerd.

Elke Cargolift-beugel is ontworpen voor een bepaald maximaal draagvermogen. Eenvoudige uitvoeringen beginnen bij 500 kg, terwijl krachtige modellen tot 3.000 kg kunnen heffen. Het draagvermogen hangt samen met het voertuig waarop de beugel wordt gemonteerd: kleinere bestelwagens, transportwagens en middelzware vrachtwagens hebben vaak een lager draagvermogen van 500 kg tot maximaal 1.500 kg, omdat het draagvermogen ook door de voertuigfabrikant kan worden beperkt. Daarentegen hebben de Cargolifts voor zware vrachtwagens een hoger draagvermogen van 2.000 kg tot 3.000 kg.

Bij de keuze van een laadklep is het draagvermogen – dus hoeveel gewicht het platform kan heffen – vaak het belangrijkste criterium. Het draagvermogen alleen geeft echter nog geen uitsluitsel over de werkelijke prestaties van de laadklep. Want zodra de platformhoogte toeneemt, rijst de vraag waar de lading moet worden geplaatst.

De lastafstand: waar plaats ik de pallet op het platform?

Bij het gebruik van een lift is het belangrijk waar de lading – dus het gewicht – precies op het platform staat. Hoe verder de last van het voertuig verwijderd is – dus hoe groter de “lastafstand”, het zwaartepunt of het lastcentrum – hoe minder gewicht de laadklep kan heffen. Dit wordt zowel op het typeplaatje op de Cargolift als in het lastdiagram aangegeven. De lastafstand wordt meestal in millimeter (mm) aangegeven.

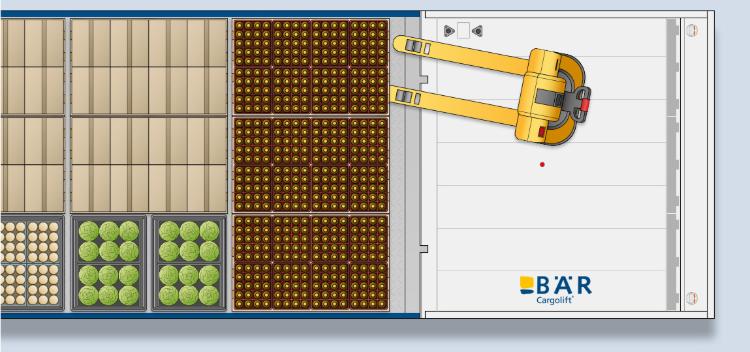

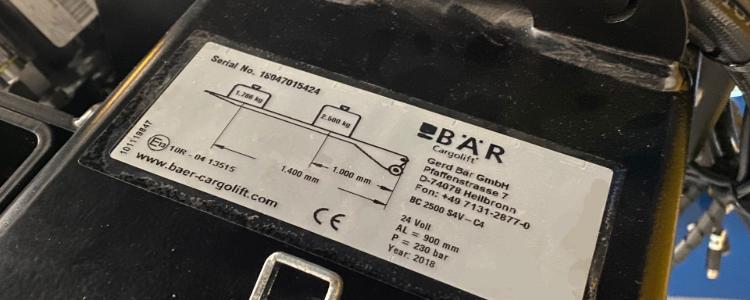

BÄR geeft de lastafstand van de betreffende Cargolift ook op het platform aan: daar vindt u ofwel een rode stip die de lastafstand aangeeft, ofwel helpt het randprofiel van het platform bij de oriëntatie.

Het lastmoment: hoe krachtig is de laadklep?

De combinatie van draagvermogen en lastafstand wordt “lastmoment” of ook wel “draagvermogen” genoemd. Deze wordt uitgedrukt in kilonewtonmeter (kNm). Dit getal geeft het beste weer hoe krachtig een laadklep werkelijk is. Het volgende geldt:

Lastmoment = draagvermogen x lastafstand

Elke Bär Cargolift is ontworpen en getest met een gedefinieerd lastmoment volgens de eisen van de norm DIN EN 1756-1 (Laadkleppen - Platformliften voor montage op wielvoertuigen - Veiligheidseisen - Deel 1: Laadkleppen voor goederen). De concrete waarde wordt zowel in het technische gegevensblad van de betreffende Bär Cargolift als in de brochures vermeld.

Waarom is dat belangrijk? Dat leest u in de veiligheidsinstructies hieronder.

Belastingsdiagrammen van de Bär Cargolifts

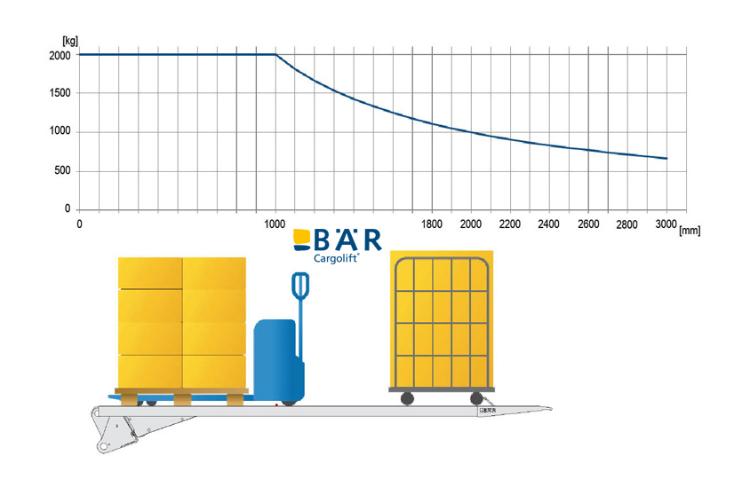

In het belastingsdiagram kunt u precies aflezen welk gewicht op welke plaats is toegestaan. Om overbelasting – dat wil zeggen het overschrijden van het toegestane draagvermogen – te voorkomen, zijn sommige Bär Cargolifts beperkt in de keuze aan beschikbare platformhoogtes.

Hieronder vindt u de belastingsdiagrammen van de Bär Cargolift-productgroepen, onderverdeeld in draagvermogens:

• Draagvermogen 500 kg / 600 kg – VanLift Standard / FreeAccess
• Draagvermogen 750 kg – Standard / FreeAccess
• Draagvermogen 1000 kg / 1500 kg – Standard
• Draagvermogen 2000 kg / 2500 kg / 3000 kg – Standard
• Draagvermogen 1500 kg / 2000 kg / 2500 kg / 3000 kg – RetFalt – onderrijdbaar met eenvoudig opvouwbaar platform – montage op vrachtwagen
• Draagvermogen 2000 kg / 2500 kg / 3000 kg – RetFalt – onderrijdbaar met eenvoudig opvouwbaar platform – montage op oplegger
• Draagvermogen 1500 kg / 2000 kg / 2500 kg / 3000 kg – Ret/HydFalt – onderrijdbaar met dubbel gevouwen platform
• Draagvermogen 1000 kg / 1500 kg / 2000 kg – Falt – ondervouwbare Cargolift

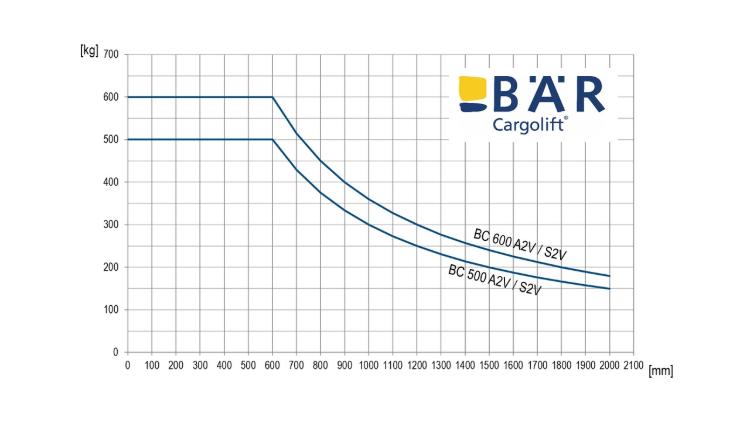

In het belastingsdiagram worden VanLifts voor bestelwagens/transportwagens met een draagvermogen van 500 kg of 600 kg weergegeven, afhankelijk van het toegestane draagvermogen van het voertuig:

• BC 500 A2V met een draagvermogen van 500 kg bij een lastafstand van 600 mm en een lastmoment van 3 kNm
• BC 500 S2V met een draagvermogen van 500 kg bij een lastafstand van 600 mm en een lastmoment van 3 kNm
• BC 600 A2V met een draagvermogen van 600 kg bij een lastafstand van 600 mm en een lastmoment van 3,6 kNm
• BC 600 S2V met een draagvermogen van 600 kg bij een lastafstand van 600 mm en een lastmoment van 3,6 kNm

Wat betekent de productnaam? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, A staat voor FreeAccess (het staande, verticaal opgevouwen platform) of S voor Standard (staand platform), 2 staat voor twee cilinders, V voor Van. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

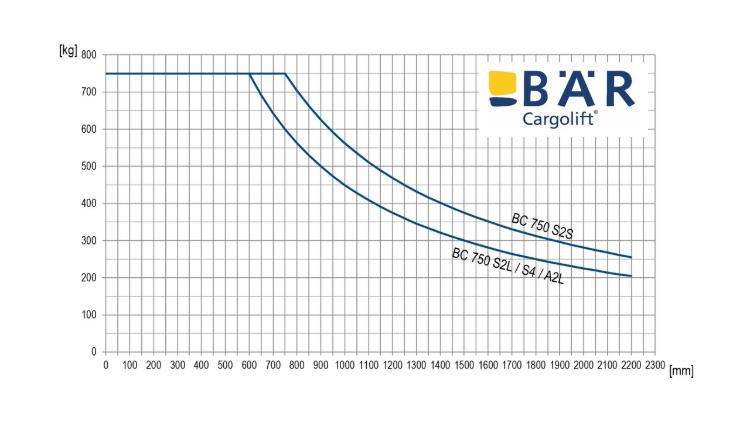

In het belastingsdiagram worden standaard / FreeAccess Cargolifts voor transportchassis met een draagvermogen van 750 kg weergegeven:

• BC 750 A2L met een draagvermogen van 750 kg bij een lastafstand van 600 mm en een lastmoment van 4,5 kNm
• BC 750 S2L met een draagvermogen van 750 kg bij een lastafstand van 600 mm en een lastmoment van 4,5 kNm
• BC 750 S4 met een draagvermogen van 750 kg bij een lastafstand van 600 mm en een lastmoment van 4,5 kNm
• BC 750 S2S met een draagvermogen van 750 kg bij een lastafstand van 750 mm en een lastmoment van 5,6 kNm

Wat zegt de productnaam? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, A staat voor FreeAccess (het staande, verticaal opgevouwen platform) of S voor Standard (staand platform), 2 staat voor twee cilinders en de letter daarna staat voor een technisch bijzonderheid. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

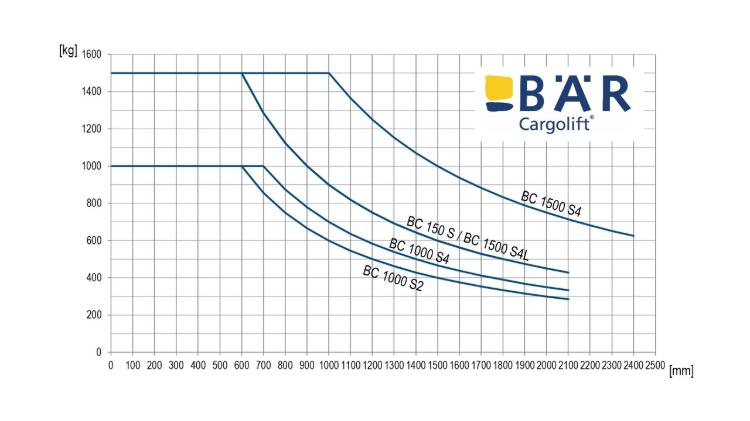

In het belastingsdiagram worden standaard Cargolifts met een draagvermogen van 1000 kg en 1500 kg weergegeven:

• BC 1000 S2 met een draagvermogen van 1000 kg bij een lastafstand van 600 mm en een lastmoment van 6 kNm
• BC 1000 S4 met een draagvermogen van 1000 kg bij een lastafstand van 900 mm en een lastmoment van 9 kNm
• BC 150 S met een draagvermogen van 1500 kg bij een lastafstand van 600 mm en een lastmoment van 9 kNm
• BC 1500 S4L met een draagvermogen van 1.500 kg bij een lastafstand van 600 mm en een lastmoment van 9 kNm
• BC 1500 S4 met een draagvermogen van 1.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 15 kNm

Wat betekenen deze afkortingen? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, S staat voor standaard (staand platform), 2 staat voor twee cilinders, 4 staat voor vier cilinders en de letter daarna geeft een technisch bijzonder kenmerk aan. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

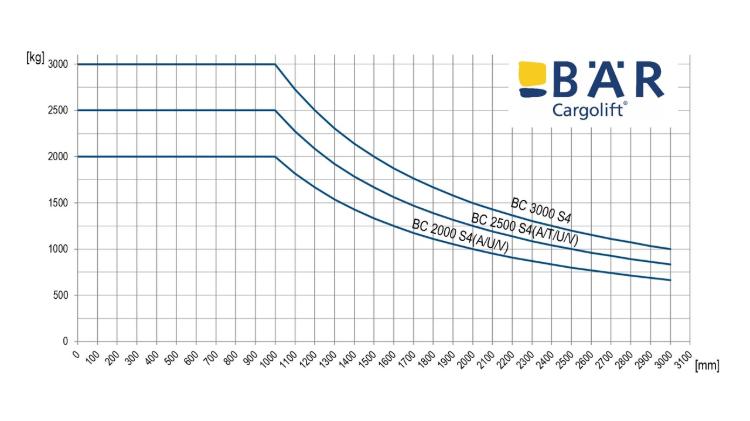

In het belastingsdiagram worden standaard Cargolifts met een draagvermogen van 2.000 kg, 2.500 kg en 3.000 kg weergegeven:

• BC 2000 S4 met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2000 S4A met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2000 S4U met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2000 S4V met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2500 S4 met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 2500 S4A met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 2500 S4T met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 2500 S4U met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 2500 S4V met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 3000 S4 met een draagvermogen van 3.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 30 kNm

Vraagt u zich af wat deze afkortingen betekenen? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, S staat voor standaard (staand platform), 4 staat voor vier cilinders en de letter daarna staat voor een technisch bijzonder kenmerk. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

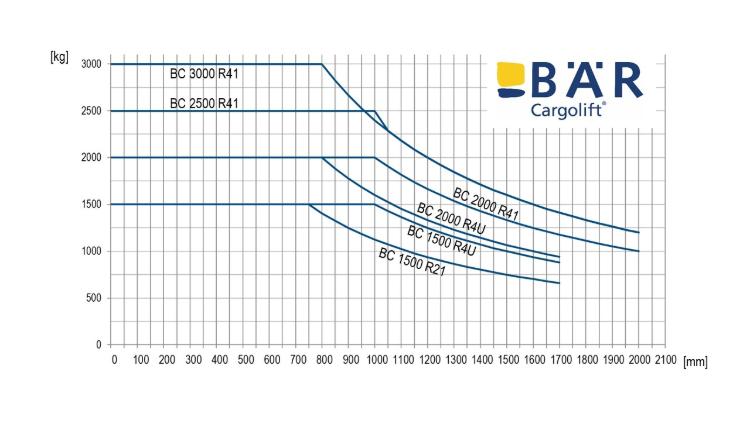

In het belastingsdiagram worden RetFalt Cargolifts – onderrijdbaar met eenvoudig opvouwbaar platform – voor montage op vrachtwagens weergegeven:

• BC 1500 R21 met een draagvermogen van 1500 kg bij een lastafstand van 750 mm en een lastmoment van 11,25 kNm
• BC 1500 R4U met een draagvermogen van 1.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 15 kNm
• BC 2000 R4U met een draagvermogen van 2.000 kg bij een lastafstand van 800 mm en een lastmoment van 16 kNm
• BC 2000 R41 met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2500 R41 met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 3000 R41 met een draagvermogen van 3.000 kg bij een lastafstand van 800 mm en een lastmoment van 24 kNm

Vraagt u zich af wat deze afkorting betekent? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, R staat voor RetFalt (onderrijdbaar met eenvoudig met de hand opvouwbaar platform), 4 staat voor vier cilinders en de letter daarna staat voor een technisch bijzonderheid. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

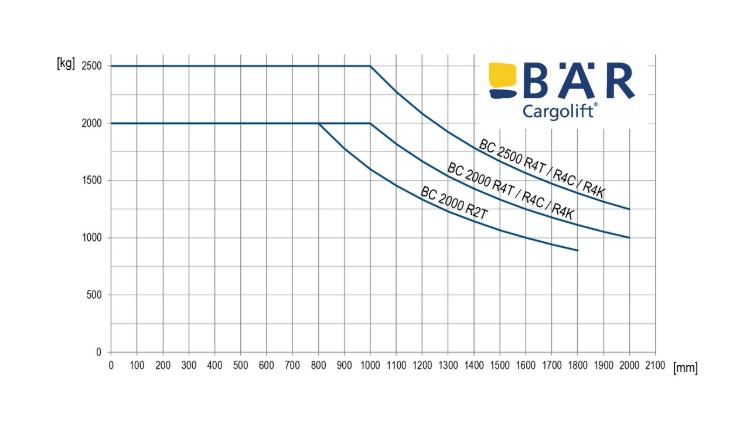

In het belastingsdiagram worden RetFalt Cargolifts – onderrijdbaar met eenvoudig opvouwbaar platform – voor montage op opleggers weergegeven:

• BC 2000 R2T met een draagvermogen van 2000 kg bij een lastafstand van 800 mm en een lastmoment van 16 kNm
• BC 2000 R4T met een draagvermogen van 2000 kg bij een lastafstand van 1000 mm en een lastmoment van 20 kNm
• BC 2500 R4T met een draagvermogen van 2500 kg bij een lastafstand van 1000 mm en een lastmoment van 25 kNm
• BC 2000 R4C met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2500 R4C met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm
• BC 2000 R4K met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 2500 R4K met een draagvermogen van 2.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 25 kNm

Wat zegt de productnaam? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, R staat voor RetFalt (onderrijdbaar met eenvoudig met de hand opvouwbaar platform), 4 staat voor vier cilinders en de letter daarna staat voor een technisch bijzonderheid. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

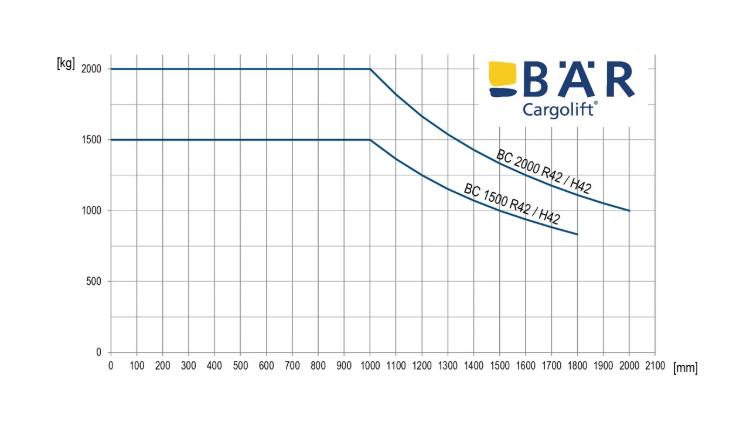

In het belastingsdiagram worden Ret/HydFalt Cargolifts weergegeven - onderrijdbaar met dubbel gevouwen platform:

• BC 1500 R42 met een draagvermogen van 1.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 15 kNm
• BC 2000 R42 met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm
• BC 1500 H42 met een draagvermogen van 1.500 kg bij een lastafstand van 1.000 mm en een lastmoment van 15 kNm
• BC 2000 H42 met een draagvermogen van 2.000 kg bij een lastafstand van 1.000 mm en een lastmoment van 20 kNm

Wat zegt de productnaam? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, R staat voor RetFalt (onderrijdbaar met handmatig opvouwbaar platform), terwijl H staat voor HydFalt (onderrijdbaar met hydraulisch opvouwbaar platform), 4 staat voor vier cilinders en de daaropvolgende 2 staat voor dubbele platformvouwing. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

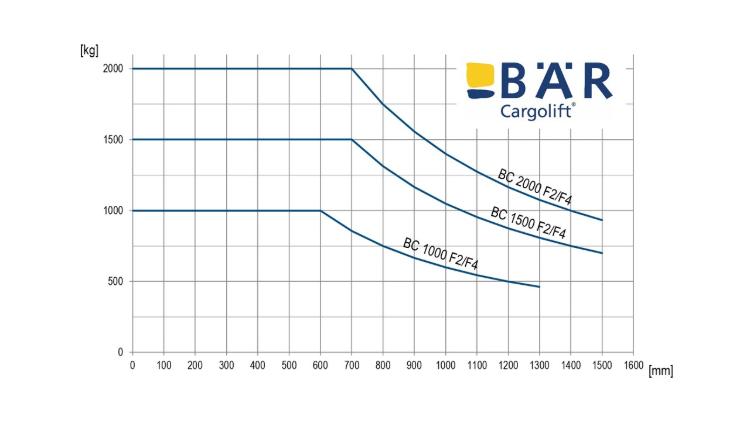

In het belastingsdiagram worden opvouwbare Cargolifts weergegeven:

• BC 1000 F2 met een draagvermogen van 1000 kg bij een lastafstand van 600 mm en een lastmoment van 6 kNm
• BC 1000 F4 met een draagvermogen van 1000 kg bij een lastafstand van 600 mm en een lastmoment van 6 kNm
• BC 1500 F2 met een draagvermogen van 1500 kg bij een lastafstand van 700 mm en een lastmoment van 10,5 kNm
• BC 1500 F4 met een draagvermogen van 1500 kg bij een lastafstand van 700 mm en een lastmoment van 10,5 kNm
• BC 2000 F2 met een draagvermogen van 2.000 kg bij een lastafstand van 700 mm en een lastmoment van 14 kNm.
• BC 2000 F4 met een draagvermogen van 2.000 kg bij een lastafstand van 700 mm en een lastmoment van 14 kNm.

Wat betekent de productnaam? Kort gezegd:

BC staat voor “Bär Cargolift”, gevolgd door het draagvermogen, F staat voor Falt (inklapbaar) en 4 staat voor vier cilinders. Meer informatie vindt u in het artikel over de Bär Cargolift-typecode.

Veiligheidsinstructies

Het naleven van het aangegeven draagvermogen en het lastmoment is cruciaal voor een veilige werking van de laadklep. Overbelasting kan leiden tot schade aan het hydraulische systeem, vervorming van het platform, verhoogde slijtage en in het ergste geval tot ongevallen met persoonlijk letsel. Overschrijding van het toegestane draagvermogen kan leiden tot zogenaamde geweldsschade. Geweldsschade is uitgesloten van de garantie en van onderhouds- en reparatiecontracten.

Bovendien zijn regelmatig onderhoud en controles (in Duitsland de jaarlijkse UVV-keuring) van cruciaal belang voor de duurzame prestaties van de Cargolift. Een verwaarloosde laadklep kan aanzienlijke prestatieverliezen vertonen.

Daarom volgen hier een paar praktische tips voor het gebruik van de laadklep:

• Houd altijd rekening met de aangegeven draagkracht en lastafstand op uw Bär Cargolift.
• Plaats zware lasten zo dicht mogelijk bij het voertuig.
• Documenteer regelmatig onderhoud en controles in het controleboek.
• Leid uw personeel op in het correct gebruik van de lift.
  » Hierover volgt een apart, algemeen lexiconartikel.
  » Een gedetailleerde handleiding voor uw Bär Cargolift vindt u online in HowToCargoLift.

Conclusie

Bij de keuze van een laadklep moet u niet alleen letten op het draagvermogen, maar ook rekening houden met de hoogte van het platform en de lastafstand. Deze factoren zijn namelijk van invloed op de werkelijke prestaties van de laadklep. Het lastmoment, dat het resultaat is van het draagvermogen en de lastafstand, is de doorslaggevende factor voor de beoordeling van de prestaties. Bij BÄR staan alle belangrijke waarden ook op het typeplaatje van de Cargolift vermeld. Bovendien wordt de werkelijke lastafstand van de lift op het platform aangegeven.

Maar niet alleen het draagvermogen en het lastmoment zijn relevant voor de aankoop – de Bär Cargolift moet ook bij het voertuig passen. Lees meer in het volgende artikel.
